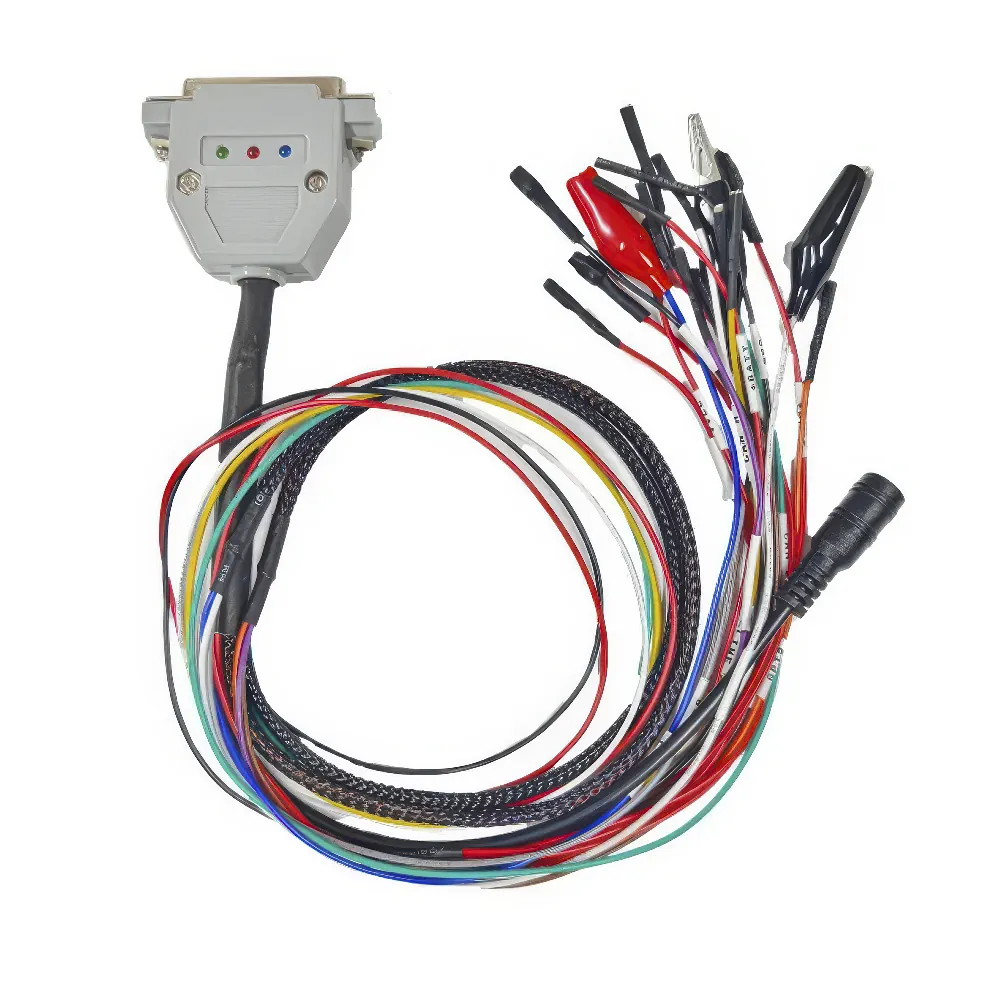

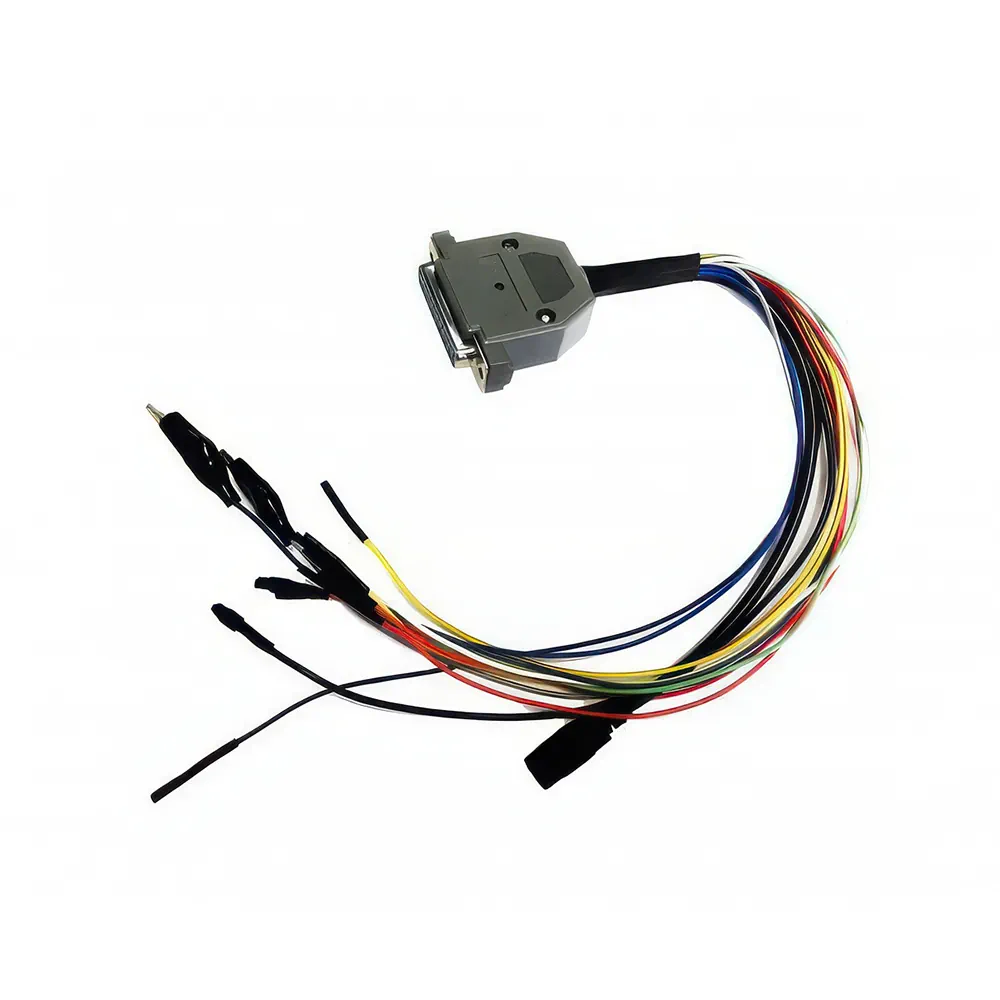

Bench/Boot cable

El adaptador tiene protección de polaridad inversa

Indicador de fuente de alimentación (verde),
Indicador de fuente de alimentación para ECU (rojo),
Indicador de modo de arranque (azul).
Conmutación automática de la fuente de alimentación para la ECU por (línea L)

Bench/Boot Cable para Scanmatik 3. Compatible con los mejores softwares de programación. Admite control de potencia automático y manual.

Fabricado en Rusia.

El control automático de potencia se implementa a través de la línea L. Para el control automático, el Flasher debe ser compatible (ej. PCMFLASH). En el modo manual, el control se realiza mediante interruptores.

Probado en los módulos PCMFlash 42, 44, 53, 58, 71, 77, 80, 86, 89, módulo BitBox MG1/MD1 BENCH de Bosch y 14 licencias MDflasher.

Pinout bench/boot para Scanmatik 3:

• +12V – rojo (2 contactos grandes y 2 pequeños)
• GND – negro (1 contacto grande y 2 pequeños)
• CAN H – blanco (1 pequeño contacto)
• CAN L – verde (1 contacto pequeño)
• K-Line – amarillo con negro (1 pequeño contacto)
• GPT1 – naranja (1 contacto medio)
• GPT2 – amarillo (1 contacto medio)
• VPP – púrpura (1 contacto pequeño)
• VPROG_AUX – rosa (1 pequeño contacto)
• BOOT1 – gris (pinza de cocodrilo)
• BOOT2 – marrón (pinza de cocodrilo)
• CNF1 – azul (pinza de cocodrilo)
